QV_FY3200大气负氧离子检测仪
型      号: QV_FY3200
测量范围: 0~100万个/cm3
测量偏差: ±15%
测量精度: 10个/cm3
通讯方式: RS232\RS485\TTL
供电方式: DC12V、 2W
工作模式: 间隔模式、连续模式
主体尺寸: 190*80*75
迁  移  率: 0.4~1.0
安装方式: 抱箍式
人机界面: 段码液晶屏、机械按键
产品详情

 应用范围

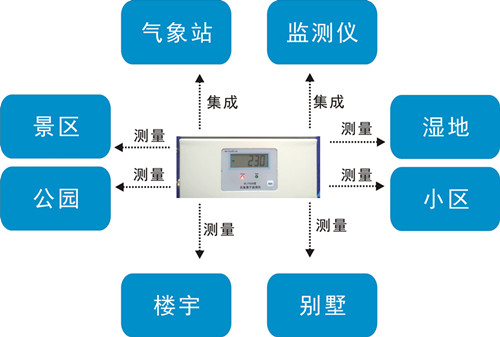

  负氧离子检测仪(传感器)广泛应用公园、森林、风景区、自然保护区、湿地等户外场合的大气负氧离子在线连续测试场合。该产品结构体积小,通讯接口简单,可以灵活的和各种智能化监测(控)系统集成。例如集成到环境检测站、集成到气象站、集成到大气负氧离子观测站,集成到负氧离子监测系统,也可以安装在住宅小区,实时观测住宿周围环境负氧离子的含量。



 产品说明

   QV_FY3200是我司自主研发的一款大气负离子检测仪,本产品独特的圆环形电场辐射电极结构,可最大限度的收集气流中的负氧离子电荷;其独特的皮安级电流放大电路,是有十年工作经验的工程师,采用昂贵的高精度电子元器件设计、调试而成,保证了极微信号的无损耗、无干扰放大。

  本产品抗干扰能力强、防雨防风防灰尘能力强、测试精度高、通讯稳定、环境适应能力强等特点。



 产品测试记录

1.归零测试:封死采样口,5分钟之后,离子数值<10个,合格。





2.阳台测试 :将仪器放置在阳台,5分钟之后,观察负氧离子数值,数值大小相当,偏差在15%以内




3.矿石粉测试:将矿石粉放置于采样口,5分钟之后,观察负氧离子个数,数值大小相当,偏差在15%以内




 产品优势

★ 外形美,造型简洁大方,操作简单方便;

★ 功耗低,整机功率低于2W,直流12V供电,可使用太阳能给系统供电;

★ 测量准,采用行业领先的独特设计,保证测量的精确度;

★ 防护好,采用多层防护系统,防雨、防尘、防强风,完全试用雨户外高湿环境下长期测量;

★ 易集成,多种输出信号,满足不同客户的系统集成需求


 技术参数

参数名称基本参数参数说明
设计依据

1、《GB3095-2012环境空气质量标准》国家标准

2、《GB18809-2002空气离子检测仪通用规范》国家标准

3、《大气负离子自动观测仪规格需求书(第二版)》中国气象局


测量范围0-1000,000个/立方厘米
测量方法双圆筒电容式吸入法
测量误差负离子≤读数值±15%;离子迁移率≤读数值±10%
测量分辨率10个/厘米
离子迁移率0.4~1.0可调,最小频率1秒/次
采样频率1分钟/次
极板电压保护
处理器ARM计算速度快,通信稳定
扩展接口4路扩展口 可接入0~5V的模拟量、数字量信号(TTL)输出的传感器
显示6位半段码液晶  5mmLED灯珠
按键1只机械按键按键寿命大于10万次
工作模式连续采样、间隔采样(间隔采样周期可任意设置,连续采样周期:1秒)通过按键切换
通讯接口1路工业级RS485   2路工业级RS232
接线方式航空插座
模拟量输出航空插座0~3.3V 输出(选配)、4~20mA输出(选配)
通讯协议支持MODBUS协议
工作环境温度:-30~60℃,湿度:0~85%RH
平均功耗≤2W
接线方式航空接插件
工作电压DC12V±0.5V
安装方式抱箍式安装
主体尺寸190*80*75mm
